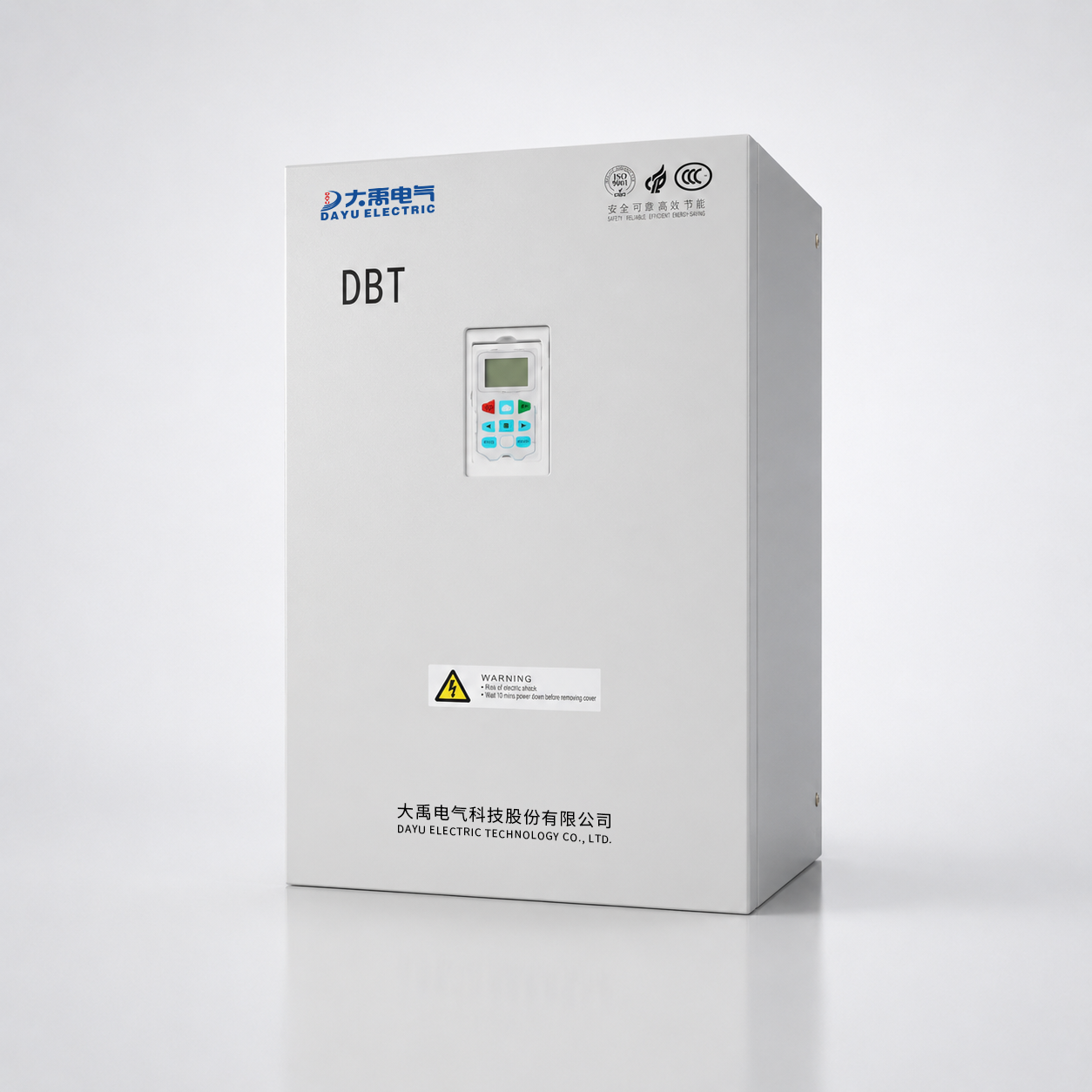

DBT15系列低压变频器

DBT15系列低压变频器是一款无速度传感器电流矢量型变频器，支持开环矢量控制和V/F控制。产品具备电机参数自辨识、模拟量电流输出、开关量输出、参数在线修改、脉冲频率给定、掉电参数存储、摆频控制和RS485通讯等功能，可为设备制造商和终端客户提供集成度较高的低压电机调速与设备配套方案。

产品咨询

资料下载

视频展示

·控制灵活

·大转矩输出

·多种频率给定

·保护完善

适应场景

电压与功率范围：单相220V：0.75-4kW；三相380V：0.75-630kW。

适用对象：低压电机变频调速及设备制造配套控制。

适用需求：开环矢量控制、V/F控制、大转矩起动、多种频率给定、端子控制、串行通讯及多重运行保护。

客户痛点

产品特点

双控制模式

支持无速度传感器开环电流矢量控制和V/F控制，满足不同低压电机调速需求

过载与大转矩能力

150%额定电流运行60s、180%额定电流运行2s，并具备大转矩输出能力，可保证重载时电机顺利启动

多种频率给定

支持数字给定、模拟电压给定、模拟电流给定、脉冲给定和串行口给定，并可选择辅助频率微调和频率合成

多功能运行控制

具备电机参数自辨识、参数在线修改、掉电参数存储、摆幅固定和摆幅可变的摆频控制等功能

RS485通讯

配置RS485总线，支持Modbus RTU和Modbus ASCII，便于接入设备控制和自动化系统

完善保护

具备自动限流、输出缺相、过流、过压、欠压、过载、过热及短路等保护功能

规格参数

基本功能	过压过流失速控制	对运行期间电流电压自动限制，防止频繁过流过压跳闸
基本功能	转矩限定与控制	矢量控制模式可实现转矩控制，对运行期间转矩自动限制，防止频繁过流跳闸
通讯功能	RS485总线	Modbus RTU、Modbus ASCII
运行	运行指令	操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换
	频率指令	10种频率指令：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定等，可通过多种方式切换
	辅助频率指令	5种辅助频率指令。可灵活实现辅助频率微调、频率合成
	输入端子	标准：7个DI端子，其中X7支持最高10kHz的高速脉冲输入；2个AI端子，支持0～10V电压输入，其中AI2支持0～20mA电流输入
	输出端子	标准：1个开路集电极输出端子、1个继电器输出端子、2个AO端子，支持0～10V电压输出，其中AO2支持0～20mA电流输出
显示与键盘	LED显示	显示参数
显示与键盘	按键锁定和功能选择	实现按键的部分或全部锁定，定义部分按钮的作用范围，以防止误操作
保护功能	缺相保护	输出缺相保护
	过流保护	超过变频器2.0倍额定电流停机保护
	过压保护	主回路直流电压过高时停机
	欠压保护	主回路直流电压过低时停机
	过热保护	整流和逆变模块过热时会触发保护
	过载保护	150%额定电流运行60s停机
环境	使用场所	室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
	海拔高度	应低于1000米，1000米以上每升高100米降额1%
	环境温度	-10℃～+40℃，环境温度在40℃以上时，需要降额使用
	湿度	小于90%RH，无凝露
	振动	小于4.9m/s²（0.5g）
	存储温度	-20℃～+60℃
