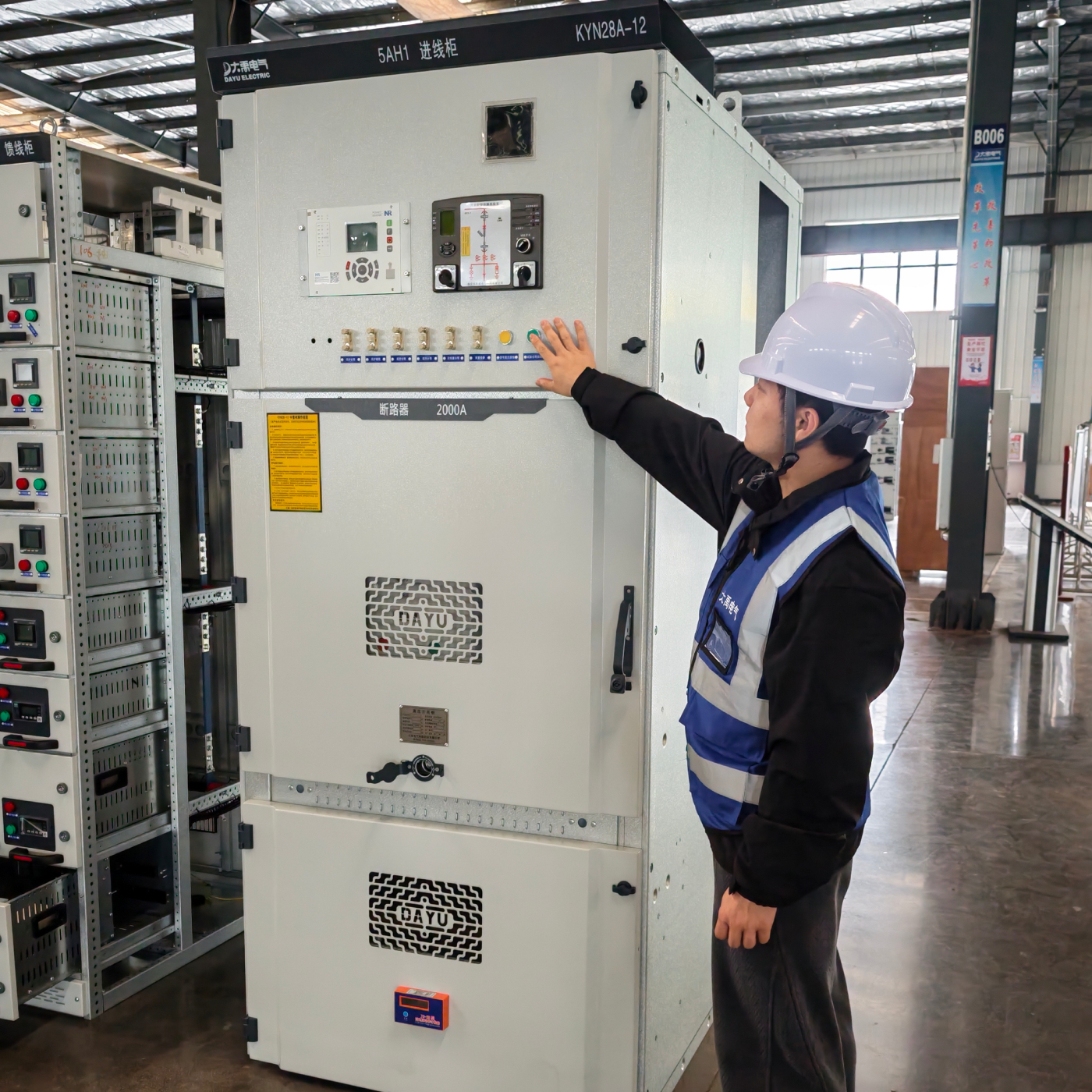

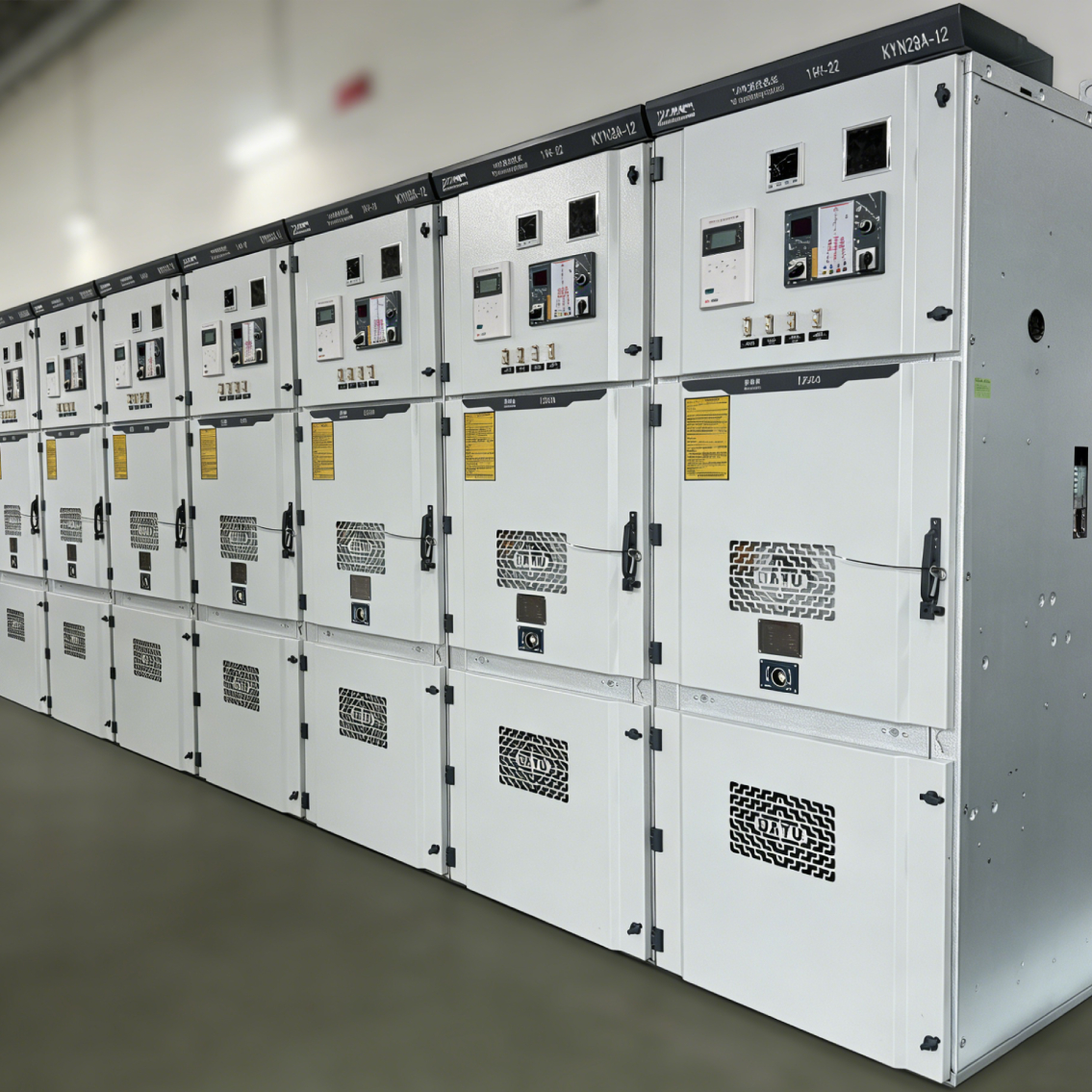

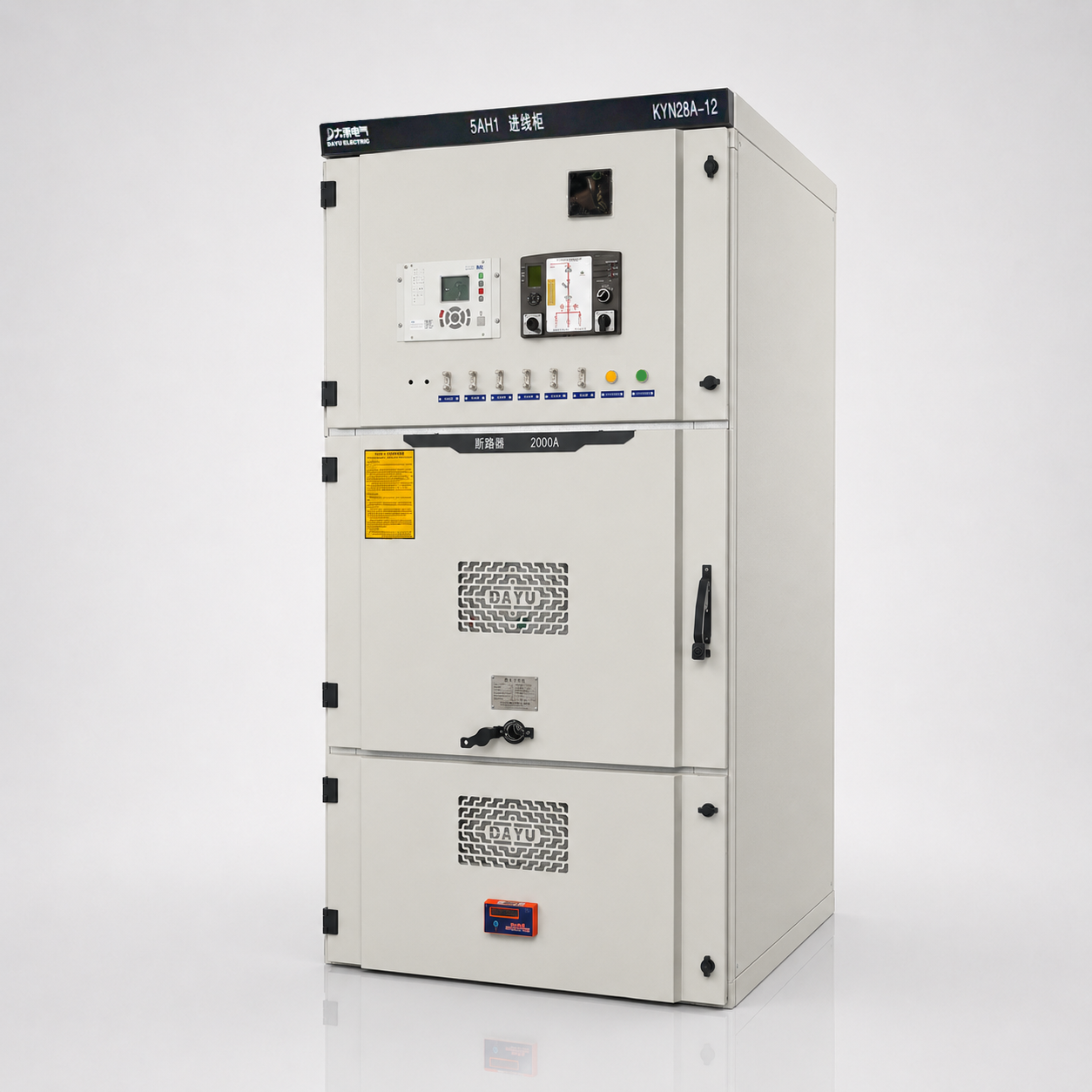

KYN28A-12系列高压开关柜

KYN28A-12系列高压开关柜为金属封闭铠装移开式户内开关柜，适用于交流频率50Hz、额定电压3-10kV、额定电流4000A以下三相单母线及母线分段系统，用于接收和分配电能。产品具有完善的五防装置，适合发电厂、变电所及工矿企业对高压配电安全性和可靠性的要求。

·安全可靠

·移开式结构

·配电灵活

·维护便捷

适应场景

发电厂、变电站、工矿企业、工业园区、楼宇配电、市政基础设施等场景；用于高压进线、馈线、母联、计量、保护及电机控制系统。

客户痛点

产品特点

铠装移开

采用金属封闭铠装移开式结构，由柜体和中置式可抽出手车组成

分室防护

柜体设置独立隔室，外壳防护等级可达IP4X，隔室开启时防护等级可达IP2X

方案灵活

支持架空进出线、电缆进出线及其他功能方案，满足多种配电配置

优质绝缘

关键绝缘件采用优质环氧树脂，具备较好的机械强度和抗腐蚀性能

工艺精良

采用数控机床加工后组装成型，互换性好，外形美观

五防联锁

柜门和断路器室配套机械联锁，满足五防功能要求

规格参数

额定电流	进出线方式	柜架外型尺寸(mm) W×D×H	安装尺寸(mm) w×d×φ	备注
≤1250A	一般进出线	800×1500×2320	500×1350×M12
≤1250A	电缆后进后出	800×1650×2320	500×1350×M12
≥1600A	一般进出线	1000×1500×2320	700×1350×M12
≥1600A	电缆后进后出	1000×1650×2300	700×1350×M12

名称	检测点	单位	数据
额定电压		kV	6、10
最高工作电压		kV	7.2、12
额定频率		Hz	50
额定电流		A	630、1250、1600、2000、2500、3150、4000
额定短路开断电流		kA	20、25、31.5、40、50
额定短路关合电流		kA	50、63、80、100、125
动稳态电流 (峰值)		kA	50、63、80、100、125
4S热稳定电流 (有效值)		kA	20、25、31.5、40、50
额定雷电冲击耐受电压	相对地	kV	60、75
	断口间	kV	75、85
1min工频耐受电压	相对地	kV	32、42
	断口间	kV	36、48
合、分闸电压		V	AC220、DC110、DC220

资料下载

名称	版本	格式	大小	日期	下载
KYN28A-12系列高压开关柜	V1.0	pdf	2.46 MB	2026-07-03	立即下载

相关产品

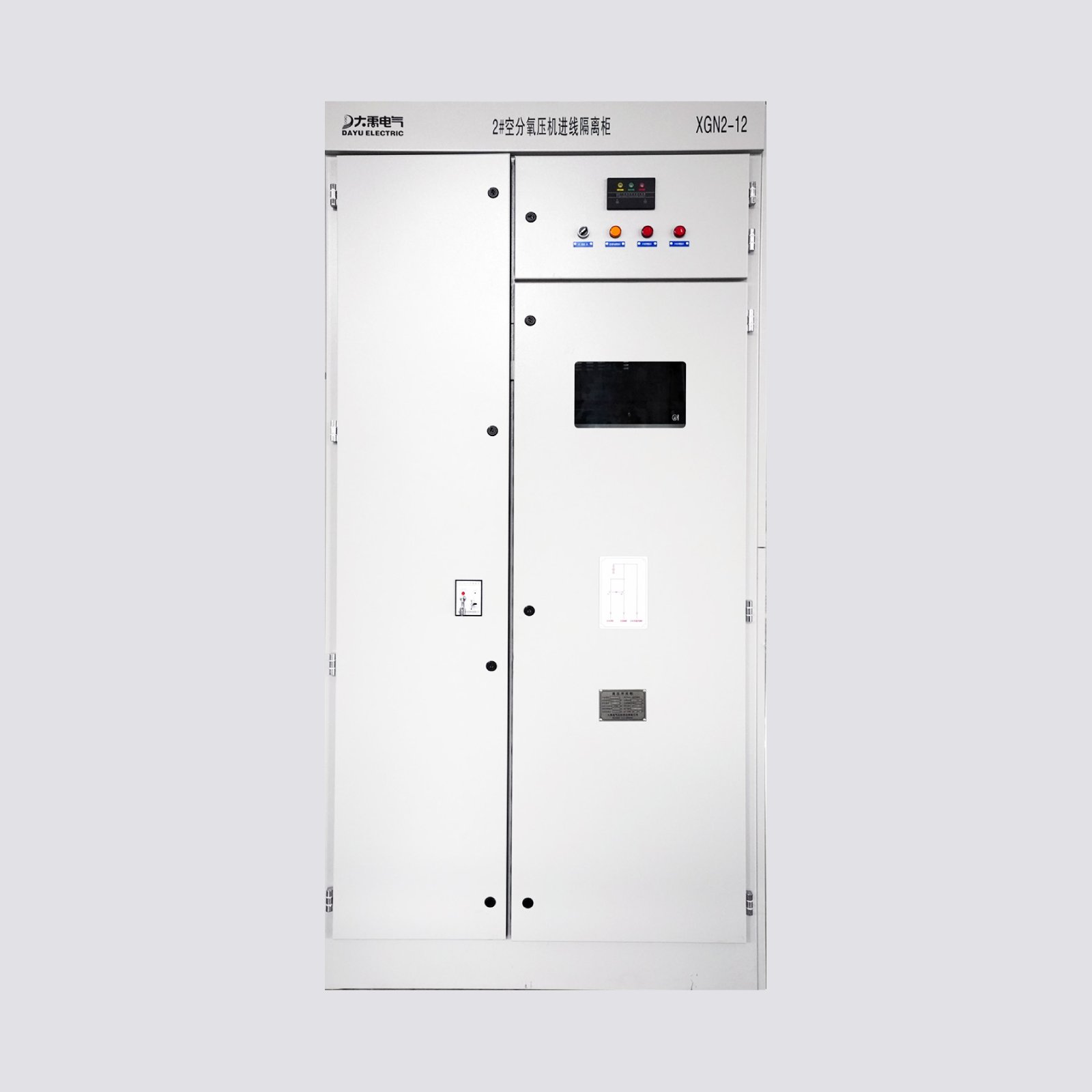

XGN2-12系列高压开关柜

高低压成套设备

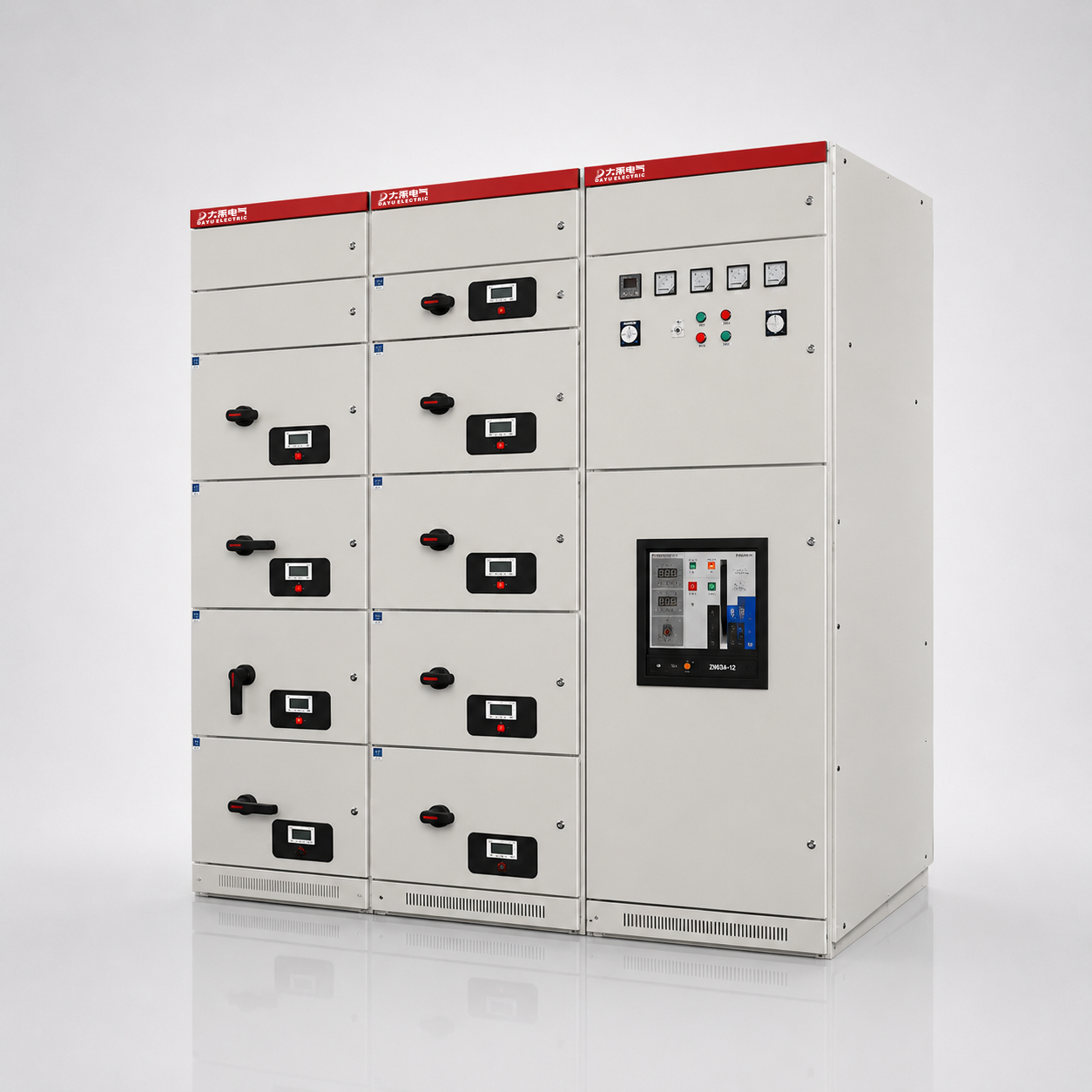

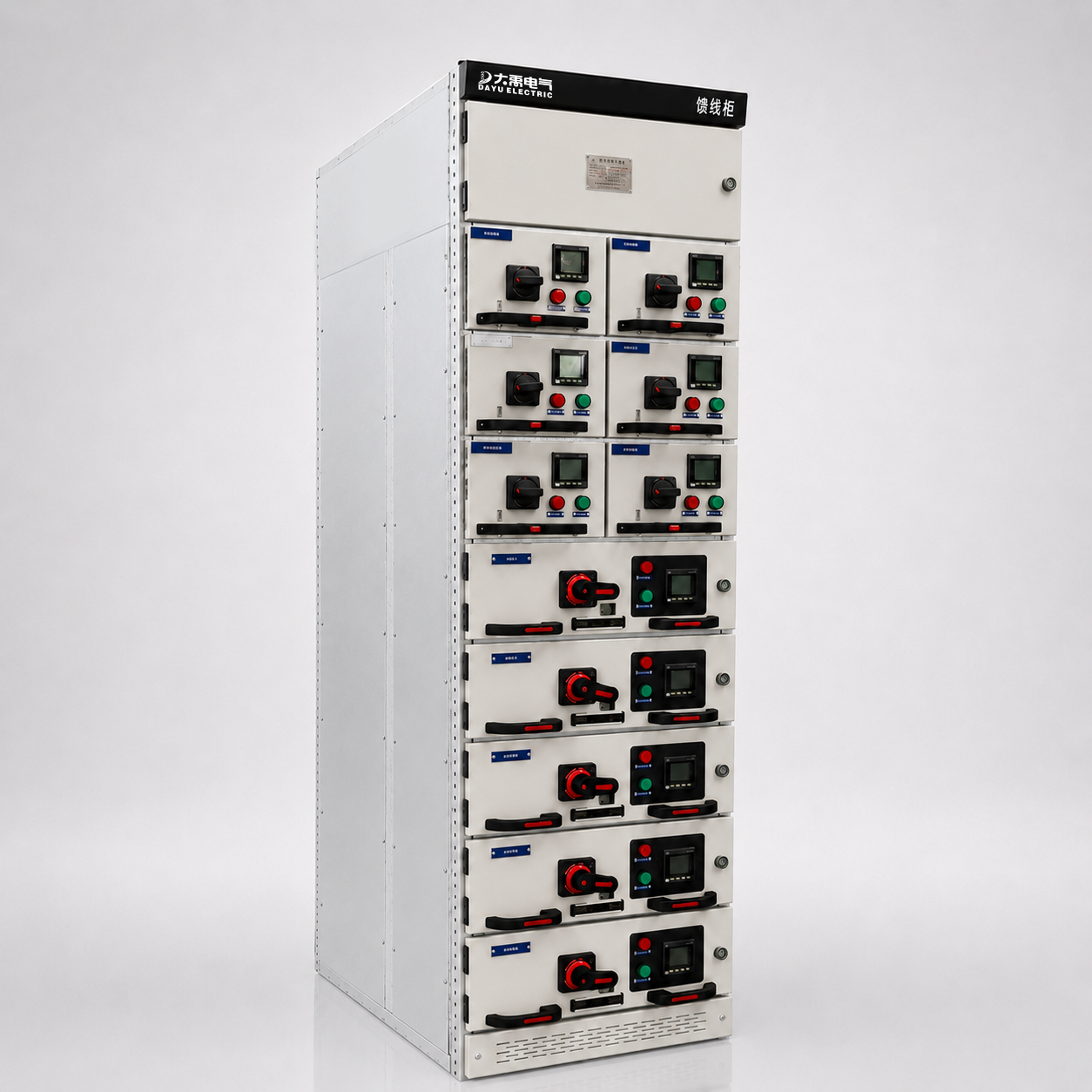

DYMNS系列低压抽出式开关柜

高低压成套设备

DYGCS系列低压抽出式开关柜

高低压成套设备

DYGCK系列低压抽出式开关柜

高低压成套设备

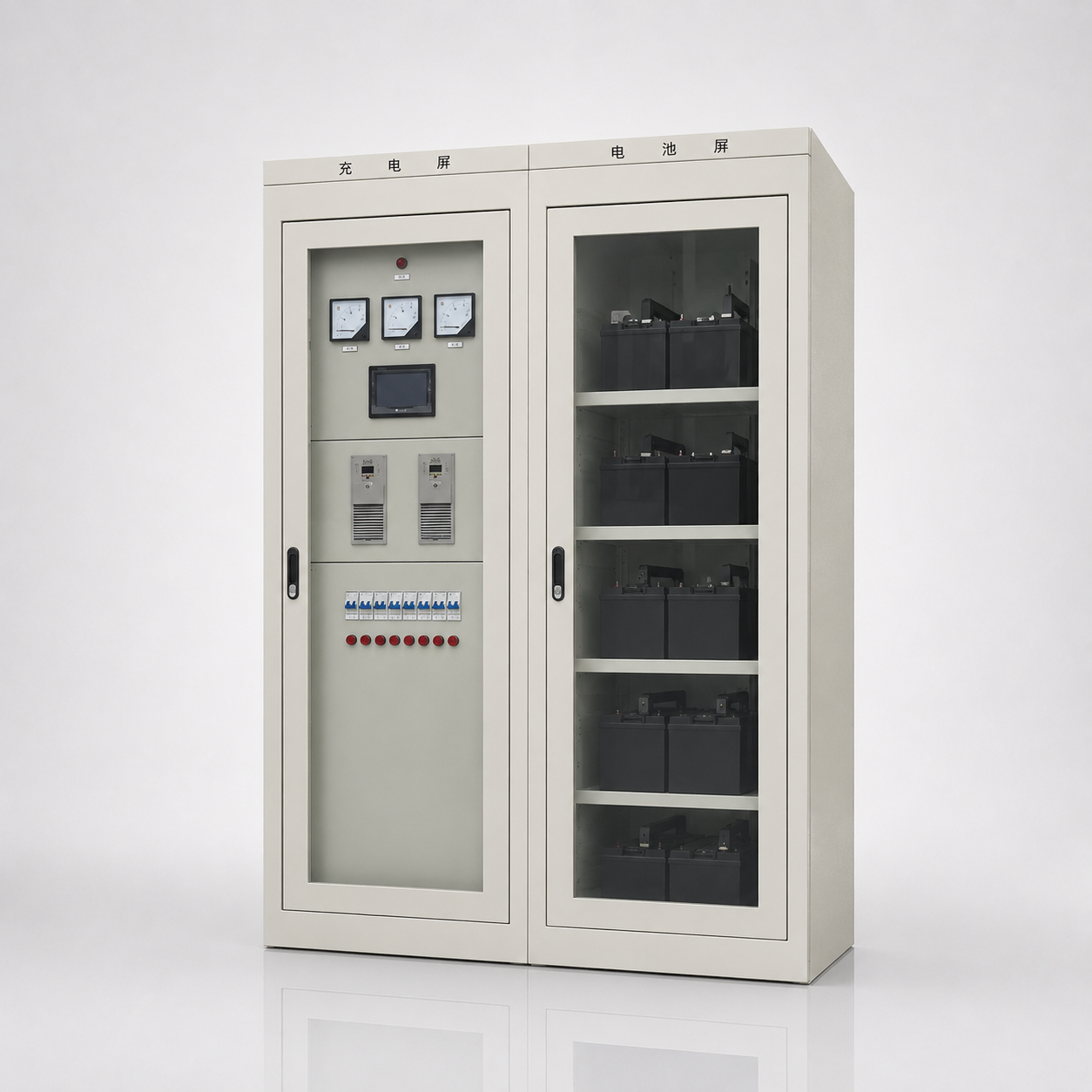

GZDW系列智能型直流电源屏

高低压成套设备

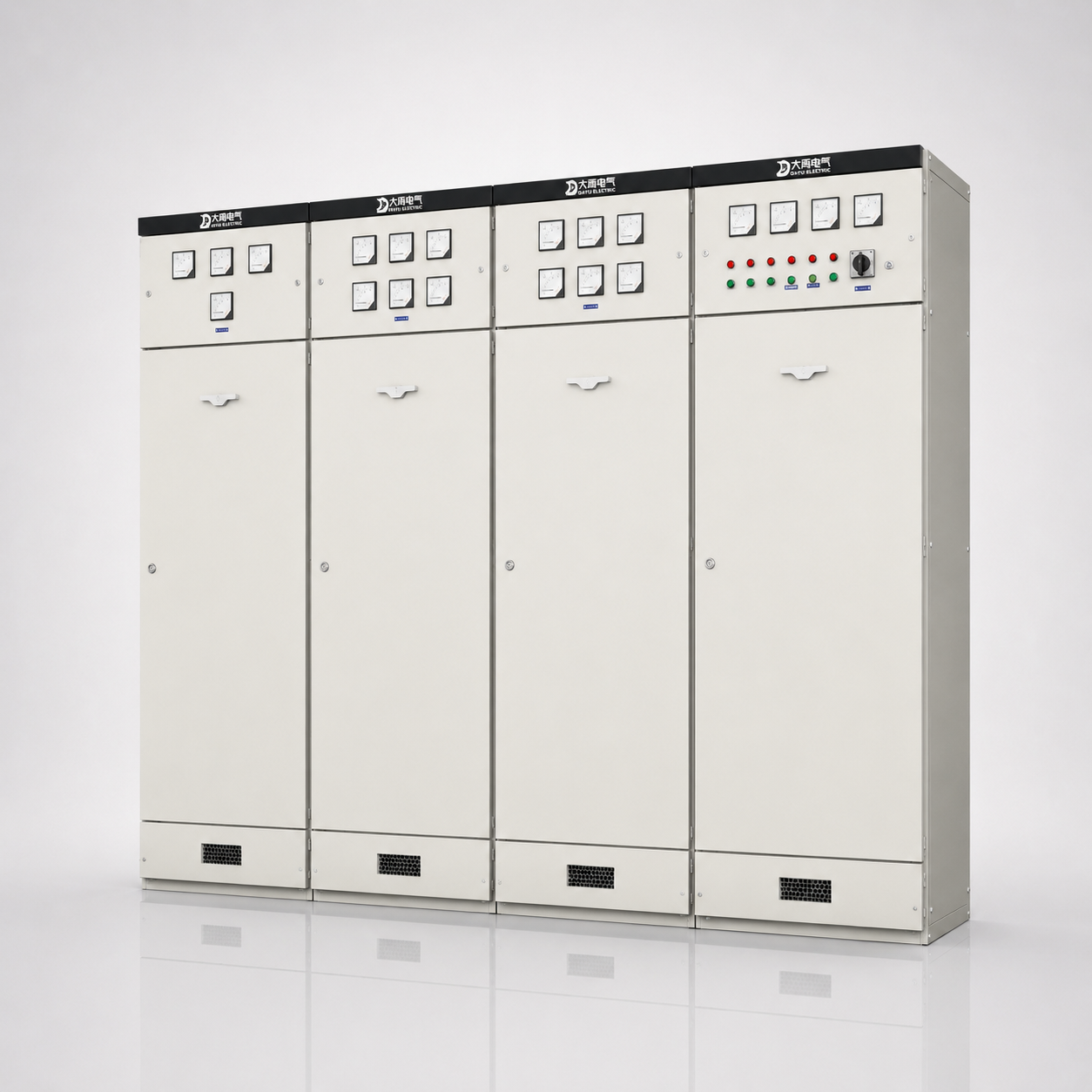

GGD交流低压配电柜系列

高低压成套设备

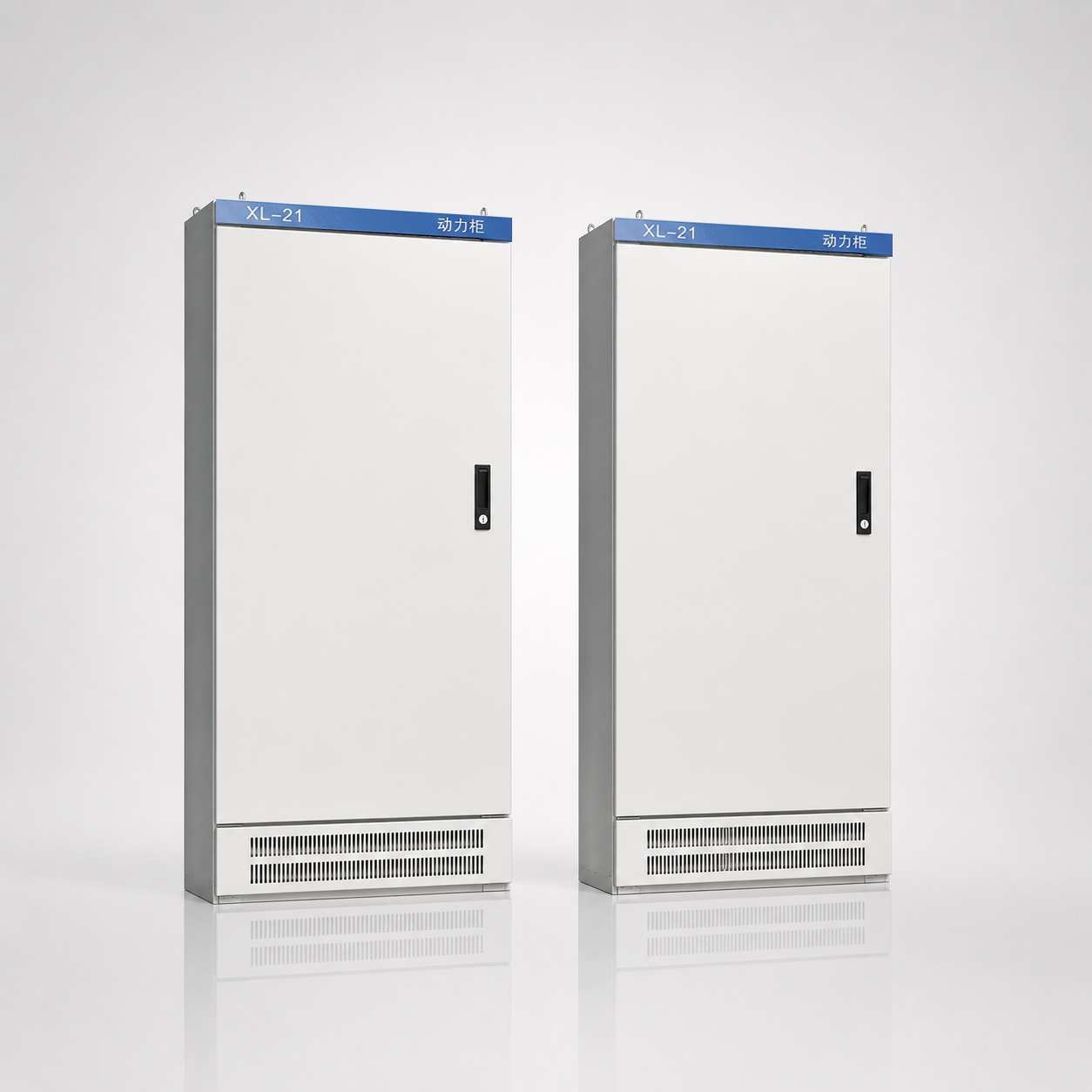

XL-21低压动力配电箱系列

软起动器

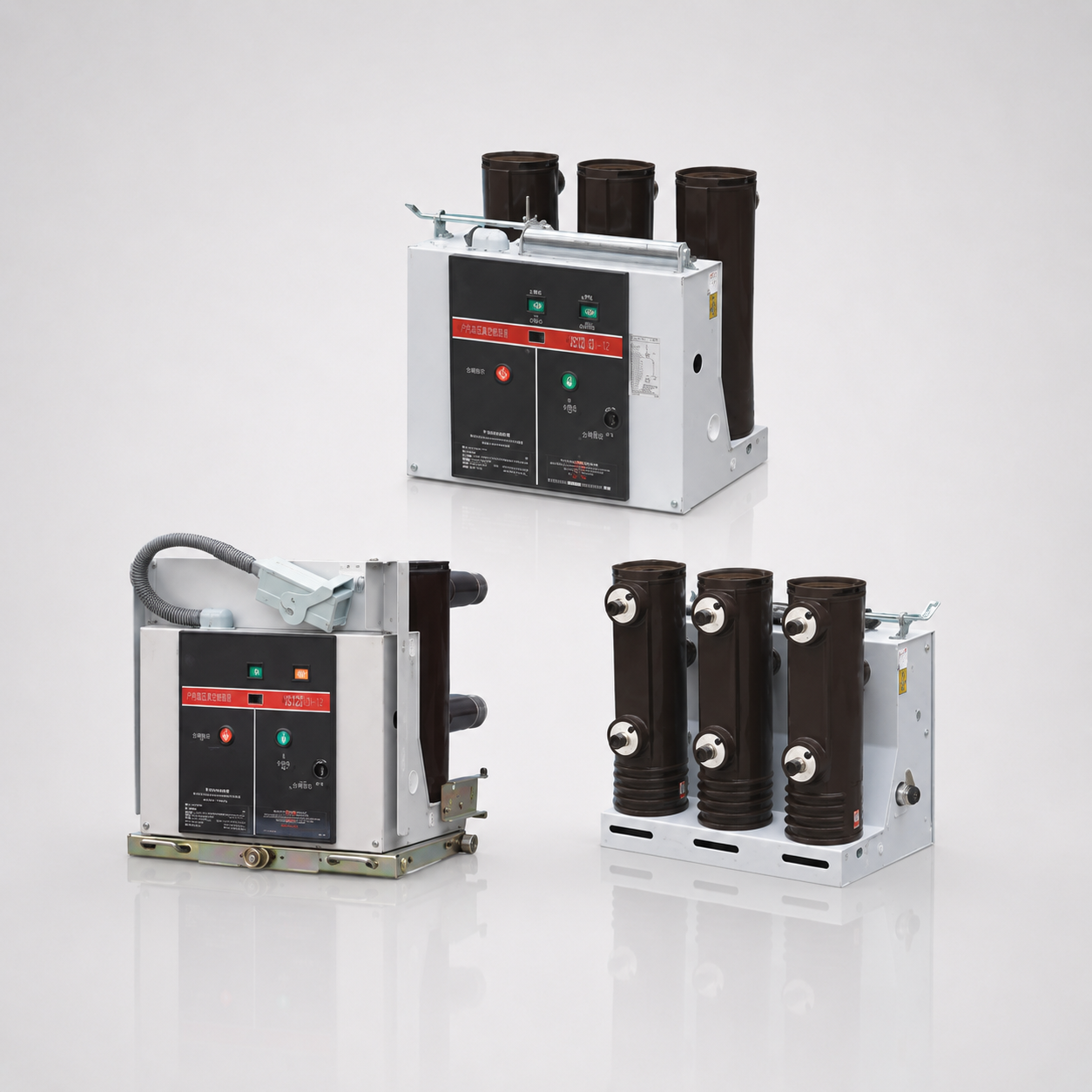

VDK系列真空断路器
